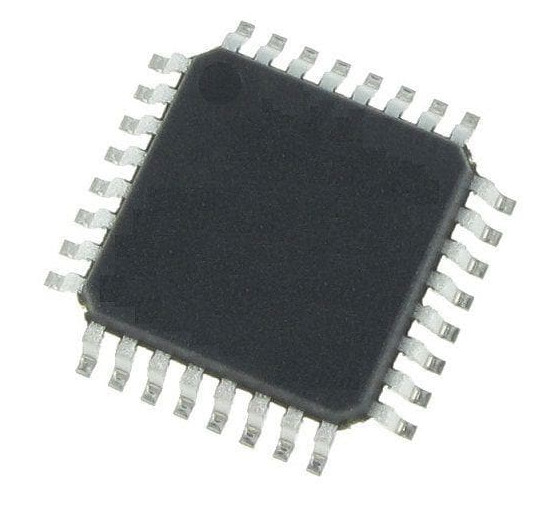

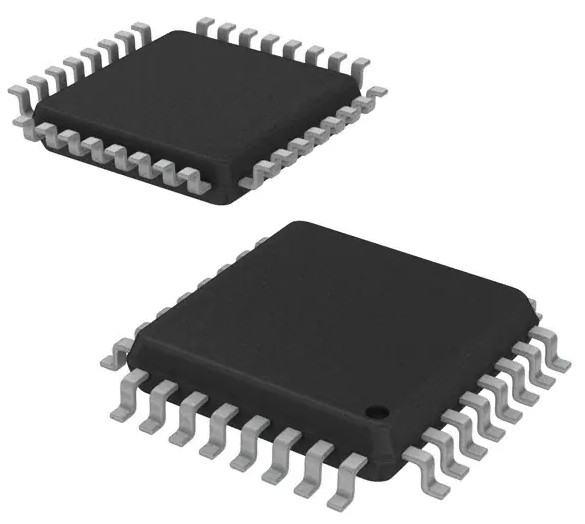

Vi điều khiển IC STM8AF6266TCX STM8A 8 bit
| Nguồn gốc | Hoa Kỳ |
|---|---|
| Hàng hiệu | STMicroelectronics |
| Chứng nhận | RoHS |
| Số mô hình | STM8AF6266TCX |
| Số lượng đặt hàng tối thiểu | 2400 |
| Giá bán | negotiated |
| chi tiết đóng gói | Cắt Băng (CT) |
| Thời gian giao hàng | 5-10 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | 10000 |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Người mẫu | STM8AF6266TCX | Kích thước lõi | 8 bit |
|---|---|---|---|
| Tốc độ | 16 MHz | Kích thước bộ nhớ chương trình | 32KB (32K x 8) |
| Loại bộ nhớ chương trình | TỐC BIẾN | Điện áp - Cung cấp (Vcc/Vdd) | 3V ~ 5,5V |
| Bộ xử lý lõi | STM8A | ||
| Làm nổi bật | Vi Điều Khiển IC STM8AF6266TCX,Vi Điều Khiển IC STM8A 8 Bit,Chip Mạch Tích Hợp STM8AF6266TCX |
||
Mô tả sản phẩm
STM8AF6266TCX Bộ vi điều khiển ô tô AEC-Q100 STM8A IC 8-Bit 16MHz 32KB FLASH 32LQFP
Các bộ vi điều khiển 8 bit dành cho ô tô STM8AF6246, STM8AF6248, STM8AF6266 và STM8AF6268 cung cấp bộ nhớ chương trình Flash từ 16 đến 32 Kbyte và EEPROM dữ liệu thực tích hợp.Chúng được gọi là các thiết bị STM8A mật độ trung bình trong sổ tay tham khảo bộ vi điều khiển 8 bit sê-ri STM8S và sê-ri STM8AF (RM0016).
Tất cả các thiết bị thuộc dòng sản phẩm STM8A đều mang lại những lợi ích sau: giảm chi phí hệ thống, hiệu suất và độ bền, chu kỳ phát triển ngắn và tuổi thọ của sản phẩm.
Chi phí hệ thống giảm nhờ EEPROM dữ liệu thực tích hợp cho tối đa 300 nghìn chu kỳ ghi/xóa và mức độ tích hợp hệ thống cao với bộ tạo dao động đồng hồ bên trong, cơ quan giám sát và thiết lập lại khi mất điện.
Hiệu suất của thiết bị được đảm bảo bởi tần số xung nhịp lên tới 16 MHz CPU và các đặc tính nâng cao bao gồm I/O mạnh mẽ, cơ quan giám sát độc lập (với nguồn xung nhịp riêng) và hệ thống bảo mật đồng hồ.
Các chu kỳ phát triển ngắn được đảm bảo do khả năng mở rộng ứng dụng trên một kiến trúc sản phẩm gia đình phổ biến với sơ đồ chân tương thích, bản đồ bộ nhớ và các thiết bị ngoại vi mô-đun.Tài liệu đầy đủ được cung cấp với nhiều lựa chọn công cụ phát triển.
Tuổi thọ của sản phẩm được đảm bảo trong dòng sản phẩm STM8A nhờ vào lõi tiên tiến của chúng được sản xuất theo công nghệ hiện đại dành cho các ứng dụng ô tô với nguồn cung cấp hoạt động từ 3,3 V đến 5 V.
Tất cả các bộ vi điều khiển STM8A và ST7 đều được hỗ trợ bởi cùng một công cụ bao gồm môi trường phát triển STVD/STVP, trình giả lập STice và công cụ gỡ lỗi mạch bên thứ ba, chi phí thấp.
Đặc trưng
• Đạt tiêu chuẩn AEC-Q10x
• Cốt lõi
– fCPU tối đa: 16 MHz
– Lõi STM8A tiên tiến với kiến trúc Harvard và đường ống 3 giai đoạn
– Trung bình 1,6 chu kỳ/lệnh dẫn đến 10 MIPS ở 16 MHz fCPU đối với điểm chuẩn ngành
• Ký ức
– Bộ nhớ chương trình Flash: 16 đến 32 Kbyte Flash;lưu giữ dữ liệu 20 năm ở 55°C sau 1 kcycle
– Bộ nhớ dữ liệu: 0,5 đến 1 Kbyte dữ liệu thực EEPROM;độ bền 300 kcycle
– RAM: 2KB
• Quản lý đồng hồ
– Bộ tạo dao động cộng hưởng tinh thể công suất thấp với đầu vào đồng hồ bên ngoài
– Bộ dao động RC 16 MHz RC bên trong, người dùng có thể điều chỉnh và công suất thấp 128 kHz
– Hệ thống an ninh đồng hồ với màn hình đồng hồ
• Đặt lại và quản lý cung cấp
– Chờ/tự động đánh thức/Tạm dừng các chế độ năng lượng thấp với việc điều chỉnh đồng hồ do người dùng xác định
– Bật nguồn và tắt nguồn tiêu thụ thấp
• Quản lý ngắt
– Bộ điều khiển ngắt lồng nhau với 32 vectơ
– Lên đến 34 ngắt ngoài trên 5 vectơ
• Hẹn giờ
– Tối đa 2 bộ hẹn giờ PWM 16 bit cho mục đích chung với tối đa 3 kênh CAPCOM mỗi kênh (IC, OC hoặc PWM)
– Hẹn giờ điều khiển nâng cao: 16-bit, 4 kênh CAPCOM, 3 đầu ra bổ sung, chèn thời gian chết và đồng bộ hóa linh hoạt
– Bộ đếm thời gian AR cơ bản 8 bit với bộ đếm trước 8 bit
- Hẹn giờ tự động đánh thức
– Bộ hẹn giờ cửa sổ và cơ quan giám sát độc lập
• Giao diện truyền thông
– LINUART
– Tuân thủ LIN 2.2, chế độ chính/phụ với tự động đồng bộ lại
– Giao diện SPI lên đến 8 Mbit/s hoặc fMASTER/2
– Giao diện I2C lên đến 400 Kbit/s
• Bộ chuyển đổi tương tự sang số (ADC)
– Độ chính xác 10 bit, độ chính xác 2LSB TUE, ADC tuyến tính 2LSB TUE và tối đa 10 kênh ghép kênh với bộ đệm dữ liệu riêng lẻ
– Chế độ giám sát analog, quét và lấy mẫu liên tục
• I/O
– Lên đến 38 chân người dùng bao gồm 10 HS I/O
– Thiết kế I/O cực kỳ mạnh mẽ, miễn dịch với việc tiêm dòng điện
• Nhiệt độ hoạt động lên đến 150 °C
• Trình độ chuyên môn phù hợp với AEC-Q100 rev G
Sơ đồ mạch tạo dao động HSE
đặc điểm kỹ thuật của STM8AF6266TCX
| Loại | Mạch tích hợp (IC) nhúng vi điều khiển |
|
Loạt
|
Ô tô, AEC-Q100, STM8A
|
|
trạng thái sản phẩm
|
Không dành cho thiết kế mới
|
|
Bộ xử lý lõi
|
STM8A
|
|
Kích thước lõi
|
8 bit
|
|
Tốc độ
|
16MHz
|
|
kết nối
|
I²C, LINbus, SPI, UART/USART
|
|
thiết bị ngoại vi
|
Brown-out Phát hiện/Đặt lại, POR, PWM, WDT
|
|
Số lượng I/O
|
25
|
|
Kích thước bộ nhớ chương trình
|
32KB (32K x 8)
|
|
Loại bộ nhớ chương trình
|
TỐC BIẾN
|
|
Kích thước EEPROM
|
1K x 8
|
|
Kích thước RAM
|
2K x 8
|
|
Điện áp - Cung cấp (Vcc/Vdd)
|
3V ~ 5,5V
|
|
Bộ chuyển đổi dữ liệu
|
A/D 7x10b
|
|
Loại dao động
|
Nội bộ
|
|
Nhiệt độ hoạt động
|
-40°C ~ 125°C (TA)
|
|
Kiểu lắp
|
Bề mặt gắn kết
|
|

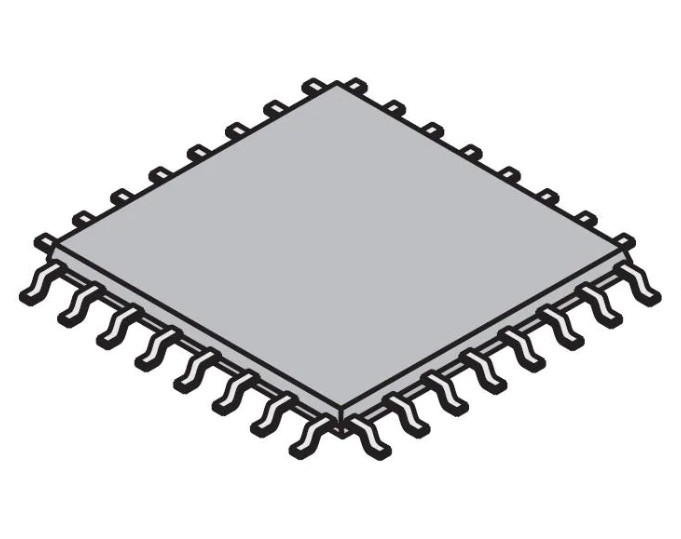

Gói / Trường hợp
|
32-LQFP
|
|
Gói thiết bị nhà cung cấp
|
32-LQFP (7x7)
|
