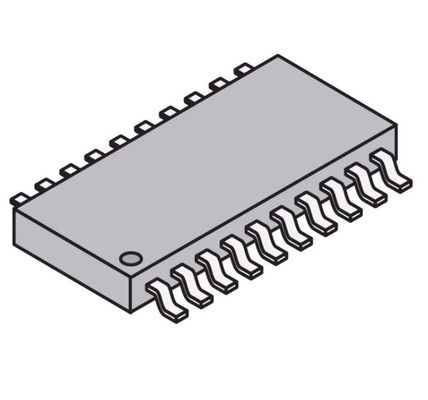

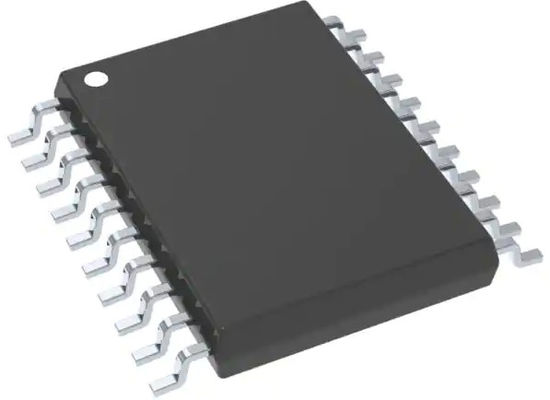

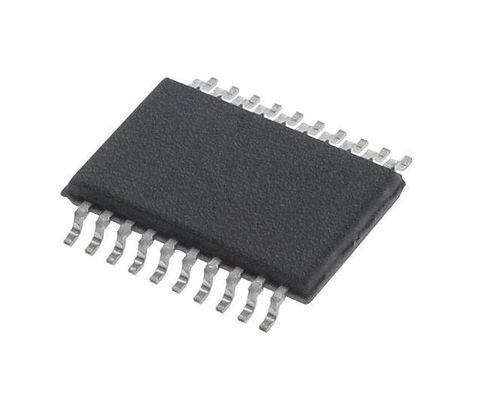

PIC16F690T-I/SS PIC 16F Vi Điều Khiển IC 8-Bit 20MHz 7KB FLASH 20-SSOP

PIC16F690T-I/SS PIC 16F Vi Điều Khiển IC 8-Bit 20MHz 7KB (4K X 14) FLASH 20-SSOP

CPU RISC hiệu suất cao

• Chỉ 35 Hướng dẫn để Học:

- Tất cả các hướng dẫn một chu kỳ ngoại trừ các nhánh

• Tốc độ vận hành:

- Đầu vào dao động/đồng hồ DC – 20 MHz

- Chu kỳ hướng dẫn DC – 200 ns

• Khả năng ngắt

• Ngăn xếp phần cứng sâu 8 cấp

• Chế độ địa chỉ trực tiếp, gián tiếp và tương đối

Vi điều khiển đặc biệtĐặc trưng

• Bộ tạo dao động nội bộ chính xác:

- Nhà máy hiệu chuẩn ± 1%

- Dải tần có thể lựa chọn bằng phần mềm từ 8 MHz đến 32 kHz

- Phần mềm điều chỉnh

- Chế độ khởi động hai tốc độ

- Phát hiện lỗi tinh thể cho các ứng dụng quan trọng

- Chế độ đồng hồ chuyển đổi trong quá trình hoạt động để tiết kiệm năng lượng

• Chế độ Ngủ tiết kiệm điện

• Dải điện áp hoạt động rộng (2.0V-5.5V)

• Phạm vi nhiệt độ công nghiệp và mở rộng

• Đặt lại khi bật nguồn (POR)

• Hẹn giờ bật nguồn (PWRTE) và Hẹn giờ khởi động bộ tạo dao động (OST)

• Thiết lập lại Brown-out (BOR) với tùy chọn điều khiển phần mềm

• Bộ hẹn giờ giám sát dòng điện thấp (WDT) nâng cao với Bộ tạo dao động trên chip (268 giây danh nghĩa có thể lựa chọn bằng phần mềm với Bộ chia tỷ lệ trước đầy đủ) với Kích hoạt phần mềm

• Chốt đầu vào/Xóa chính đa kênh

• Bảo vệ mã có thể lập trình

• Tế bào Flash/EEPROM độ bền cao:

- Độ bền Flash 100.000 ghi

- Độ bền 1.000.000 ghi EEPROM

- Lưu trữ Flash/Dữ liệu EEPROM: > 40 năm

• Mô-đun USART nâng cao:

- Hỗ trợ RS-485, RS-232 và LIN 2.0

- Tự động phát hiện Baud

- Tự động đánh thức trên Start bit Tính năng tiết kiệm năng lượng

• Dòng điện chờ: - 50 nA @ 2.0V, điển hình

• Hoạt động hiện tại:

- 11μA @ 32 kHz, 2.0V, điển hình

- 220μA @ 4 MHz, 2.0V, điển hình

• Watchdog Timer hiện tại:

- <1μA @ 2.0V, điển hình

Tính năng ngoại vi

• 17 chân I/O và 1 chân chỉ đầu vào:

- Nguồn / dòng điện cao cho ổ LED trực tiếp

- Chân ngắt khi thay đổi

- Các pull-up yếu có thể lập trình riêng

- Đánh thức công suất cực thấp (ULPWU)

• Mô-đun So sánh Tương tự với:

- Hai bộ so sánh tương tự

- Mô-đun tham chiếu điện áp trên chip (CVREF) có thể lập trình (% của VDD)

- Đầu vào và đầu ra của bộ so sánh có thể truy cập từ bên ngoài

- Chế độ chốt SR

- Chốt đồng bộ hẹn giờ 1 cổng

- Đã sửa lỗi VREF 0,6V

• Bộ chuyển đổi A/D:

- Độ phân giải 10-bit và 12 kênh

• Timer0: Bộ định thời/Bộ đếm 8 bit với Bộ chia tỷ lệ trước có thể lập trình 8 bit

• Bộ hẹn giờ nâng cao 1:

- Bộ định thời/bộ đếm 16-bit với bộ chia trước

- Cổng Timer1 bên ngoài (cho phép đếm)

- Tùy chọn sử dụng OSC1 và OSC2 ở chế độ LP làm bộ tạo dao động Timer1 nếu chế độ INTOSC được chọn

• Timer2: Bộ định thời/Bộ đếm 8 bit với Thanh ghi chu kỳ 8 bit, Bộ chia tỷ lệ trước và Bộ chia tỷ lệ sau

• Mô-đun chụp, so sánh, PWM+ nâng cao:

- Capture 16-bit, độ phân giải tối đa 12,5 ns

- So sánh, độ phân giải tối đa 200 ns

- PWM 10-bit với 1, 2 hoặc 4 kênh đầu ra, "thời gian chết" có thể lập trình được, tần số tối đa 20 kHz

- Điều khiển lái đầu ra PWM

• Cổng nối tiếp đồng bộ (SSP):

- Chế độ SPI (Master và Slave)

• I2C™ (Chế độ chính/phụ):

- Mặt nạ địa chỉ I2C™

• In-Circuit Serial ProgrammingTM (ICSPTM) qua Hai Chân

thông số kỹ thuật của PIC16F690T-I/SS

NGUYÊN BẢN

Công ty chúng tôi đảm bảo rằng mỗi lô sản phẩm đến từ nhà máy ban đầu và có thể cung cấp nhãn gốc và báo cáo của cơ quan kiểm tra chuyên nghiệp.

GIÁ BÁN

Chúng tôi cung cấp nhiều kênh báo giá và ký hợp đồng đặt hàng sau khi đàm phán.

GIAO DỊCH

Sau khi liên lạc và thỏa thuận, chúng tôi sẽ hướng dẫn bạn sắp xếp thanh toán.

CHU KỲ GIAO HÀNG

Giao hàng trong ngày, thường là 5-12 ngày làm việc, có thể bị chậm một chút trong thời gian dịch bệnh, chúng tôi sẽ theo dõi toàn bộ quá trình.

CHUYÊN CHỞ

Chúng tôi sẽ chọn chế độ vận chuyển phù hợp theo quốc gia của bạn.

BAO BÌ

Sau khi liên lạc với bạn, chúng tôi sẽ chọn phương thức đóng gói phù hợp theo trọng lượng của hàng hóa để đảm bảo vận chuyển hàng hóa an toàn.
