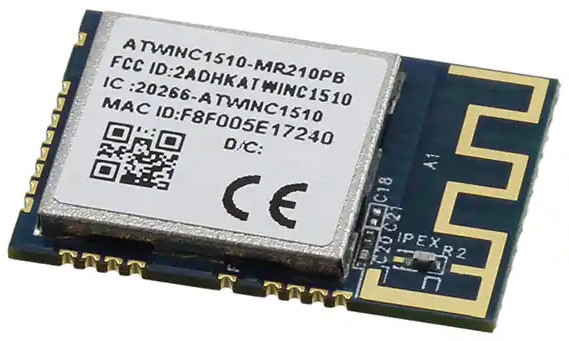

Mô-đun thu phát WiFi 802.11b/G/N 2.4GHz tích hợp ATWINC1510-MR210PB1952

ATWINC1510-MR210PB1952 Mô-đun thu phát WiFi 802.11b/G/N 2.4GHz Tích hợp bề mặt dấu vết

Giới thiệu

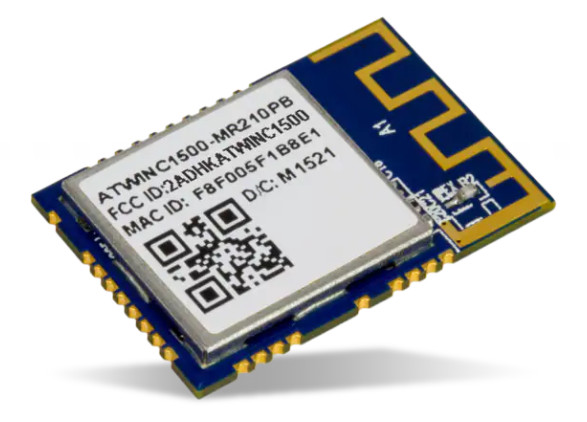

ATWINC15x0-MR210xB là mô-đun IoT (Internet vạn vật) tiêu thụ điện năng thấp, được tối ưu hóa đặc biệt cho các ứng dụng IoT công suất thấp.Mô-đun tích hợp Bộ khuếch đại công suất (PA), Bộ khuếch đại tiếng ồn thấp (LNA), Bộ chuyển mạch, Quản lý nguồn và ăng-ten in hoặc đầu nối đồng trục siêu nhỏ (U.FL) cho ăng-ten bên ngoài dẫn đến hệ số dạng nhỏ (21,7 x thiết kế 14,7 x 2,1 mm).Nó tương thích với các điểm truy cập 802.11 b/g/n của các nhà cung cấp khác nhau.Mô-đun này cung cấp các cổng Giao diện ngoại vi nối tiếp (SPI) để giao tiếp với bộ điều khiển máy chủ.Các tham chiếu đến mô-đun ATWINC15x0-MR210xB bao gồm các thiết bị mô-đun được liệt kê sau đây:

• ATWINC1500-MR210PB

• ATWINC1500-MR210UB

• ATWINC1510-MR210PB

• ATWINC1510-MR210UB

Đặc trưng

• Giải pháp IEEE® 802.11 b/g/n 20 MHz (1x1)

• Luồng không gian đơn trong băng tần 2,4 GHz ISM

• Tích hợp công tắc Truyền/Nhận

• Ăng-ten PCB tích hợp hoặc đầu nối đồng trục vi mô U.FL cho ăng-ten ngoài

• Độ nhạy và phạm vi vượt trội thông qua xử lý tín hiệu PHY tiên tiến

• Cân bằng nâng cao và ước lượng kênh

• Đồng bộ hóa thời gian và sóng mang nâng cao

• Wi-Fi® Direct (được hỗ trợ cho đến khi phát hành chương trình cơ sở 19.5.2)

• Hỗ trợ Soft-AP

• Hỗ trợ bảo mật IEEE 802.11 WEP, WPA, WPA2

• Hỗ trợ bảo mật Doanh nghiệp với WPA/WPA2 (802.1X)(1)

– EAP-TLS

– EAP-PEAPv0/1 với TLS

– EAP-TTLSv0 với MSCHAPv2

– EAP-PEAPv0/1 với MSCHAPv2

• Thông lượng MAC vượt trội thông qua tập hợp khung A-MSDU/A-MPDU hai cấp được tăng tốc phần cứng và xác nhận khối

• Công cụ quản lý bộ nhớ trên chip để giảm tải cho máy chủ

• Giao diện máy chủ SPI

• Dải nhiệt độ hoạt động từ -40°C đến +85°C.Hiệu suất RF ở nhiệt độ phòng 25oC với sự thay đổi 2-3 dB ở điều kiện biên

• Nguồn cấp cho I/O (VDDIO) dao động từ 2.7V đến 3.6V

• Nguồn cấp cho bộ chuyển đổi DC/DC (VBAT) trong dải từ 3.0V đến 4.2V

• Tinh thể 26 MHz tích hợp

• Tích hợp bộ nhớ Flash cho phần mềm hệ thống

• Chế độ tiết kiệm năng lượng

– Chế độ Tắt nguồn 4 µA điển hình ở 3.3VI/O

– Chế độ Ngủ gật 380 µA với cài đặt chip được giữ nguyên (được sử dụng để theo dõi đèn hiệu) (2)

– Bộ tạo dao động ngủ công suất thấp trên chip

– Đánh thức máy chủ nhanh từ chế độ Ngủ gật bằng giao dịch ghim hoặc SPI

• Tùy chọn Khởi động nhanh

– ROM khởi động trên chip (Firmware instant boot)

– Khởi động flash SPI

– Bộ nhớ trên chip rò rỉ thấp cho các biến trạng thái

– Liên kết lại AP nhanh (150 ms)

• Ngăn xếp mạng trên chip để giảm tải cho MCU

– Tính năng mạng TCP, UDP, DHCP, ARP, HTTP, TLS và DNS

– Bộ tăng tốc phần cứng cho bảo mật Wi-Fi và TLS để cải thiện thời gian kết nối

• Trình tăng tốc phần cứng cho tổng kiểm tra IP

• Bộ tăng tốc phần cứng để bảo mật OTA

• Trình điều khiển máy chủ dấu chân nhỏ

• Chứng nhận Wi-Fi Alliance® cho Kết nối và Tối ưu hóa

Sơ đồ khối
