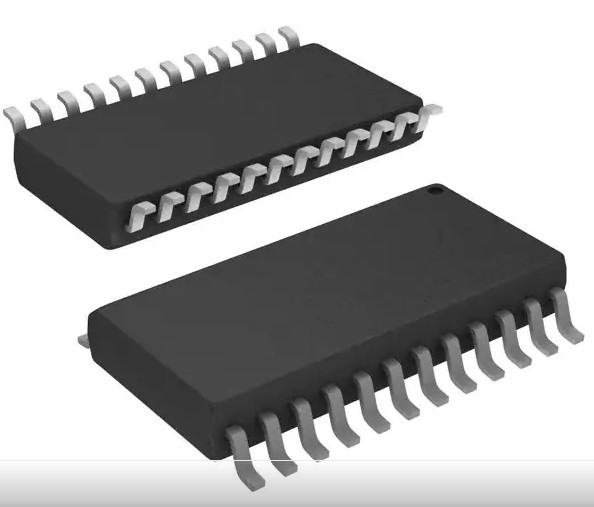

HIP4086ABZT H Trình điều khiển cổng cầu Ic Đảo ngược Ic Chip tích hợp 24-SOIC

IC điều khiển cổng nửa cầu HIP4086ABZT đảo ngược không đảo ngược 24-SOIC

HIP4086 và HIP4086A (gọi tắt là HIP4086/A) là trình điều khiển MOSFET kênh N 3 pha.Cả hai phần đều được nhắm mục tiêu cụ thể để điều khiển động cơ PWM.Các trình điều khiển này có giao thức đầu vào linh hoạt để điều khiển mọi tổ hợp công tắc có thể.Người dùng thậm chí có thể ghi đè tính năng bảo vệ xuyên suốt cho các ứng dụng miễn cưỡng chuyển đổi.

HIP4086/A có phạm vi thời gian chết có thể lập trình rộng (0,5µs đến 4,5µs) khiến chúng rất phù hợp với tần số thấp (lên đến 100kHz) thường được sử dụng cho các ổ đĩa động cơ.

Sự khác biệt duy nhất giữa HIP4086 và HIP4086A là HIP4086A đã tắt bơm sạc tích hợp.Điều này rất hữu ích trong các ứng dụng yêu cầu hiệu suất EMI rất yên tĩnh (bơm sạc hoạt động ở tần số 10 MHz).Ưu điểm của HIP4086 là các máy bơm tích hợp cho phép kéo dài thời gian vô hạn đối với các trình điều khiển phía cao.

Để đảm bảo rằng các tụ điện khởi động trình điều khiển phía cao được sạc đầy trước khi bật, một xung làm mới bootstrap có thể lập trình được kích hoạt khi VDD được áp dụng lần đầu tiên.Khi hoạt động, xung làm mới sẽ bật cả ba FET cầu phía thấp trong khi giữ ba FET cầu phía cao để sạc các tụ điện khởi động phía cao.Sau khi xóa xung làm mới, hoạt động bình thường sẽ bắt đầu.

Một tính năng hữu ích khác của HIP4086/A là điểm đặt dưới điện áp có thể lập trình được.Phạm vi điểm đặt thay đổi từ 6,6V đến 8,5V.

Đặc trưng

• Điều khiển độc lập 6 MOSFET kênh N trong cấu hình cầu 3 pha

• Bootstrap cung cấp điện áp tối đa lên đến 95VDC với nguồn cấp phân cực từ 7V đến 15V

• Dòng tắt cực đại 1,25A

• Người dùng có thể lập trình thời gian chết (0,5µs đến 4,5µs)

• Bootstrap và bơm sạc tùy chọn duy trì điện áp phân cực trình điều khiển phía cao.

• Thời gian làm mới bootstrap có thể lập trình

• Truyền tải 1000pF với thời gian tăng điển hình là 20ns và thời gian giảm là 10ns

• Điểm đặt thấp áp có thể lập trình

Các ứng dụng

• Động cơ không chổi than (BLDC)

• Động cơ điện xoay chiều 3 pha

• Truyền động động cơ từ trở chuyển mạch

• Xe chạy bằng pin

• Dụng cụ chạy bằng pin



Thông số kỹ thuật của HIP4086ABZT
