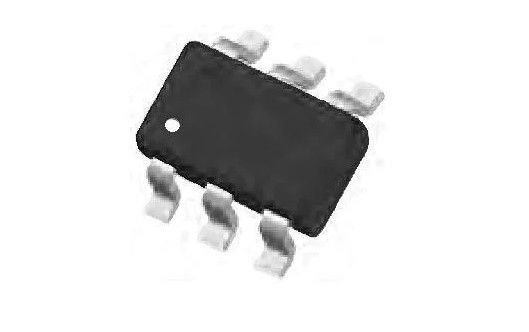

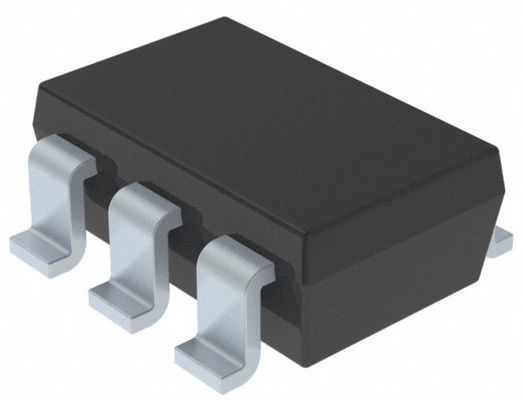

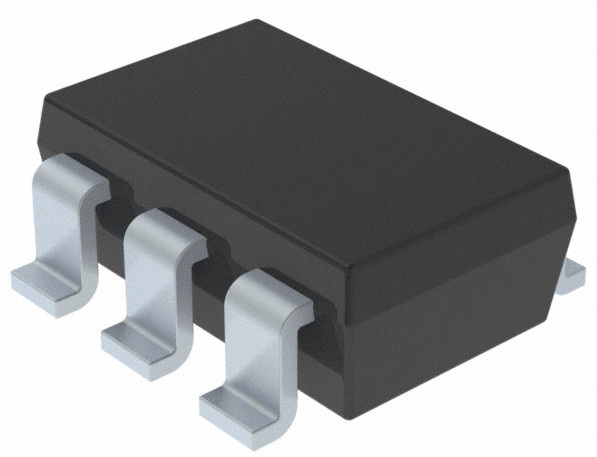

Bộ chuyển đổi AP3125AKTR-G1 Cấu trúc liên kết Flyback ngoại tuyến 65kHz SOT-26

AP3125AKTR-G1, Cấu trúc liên kết Flyback Ngoại tuyến của Bộ chuyển đổi 65kHz SOT-26

Sự miêu tả

DIODES™ AP3125A là bộ điều khiển PWM chế độ hiện tại được tối ưu hóa cho hiệu suất cao, công suất dự phòng thấp và bộ chuyển đổi flyback ngoại tuyến hiệu quả về chi phí.Tần số chuyển đổi PWM khi hoạt động bình thường được cố định bên trong (khoảng 65kHz).Ở mức tải trung bình, IC sẽ chuyển sang chế độ màu xanh lá cây để cải thiện hiệu quả của hệ thống với sự trợ giúp của chức năng thu hồi tần số.Tần số chuyển đổi tối thiểu (khoảng 20kHz) được đặt để tránh tiếng ồn có thể nghe được.Khi không tải hoặc tải nhẹ, IC sẽ vào chế độ liên tục để giảm thiểu nguồn dự phòng.Hơn nữa, chức năng phối màu tần số được tích hợp để giảm phát xạ EMI.Bù độ dốc bên trong cho phép kiểm soát Chế độ dòng điện đỉnh ổn định hơn trên nhiều điều kiện tải và điện áp đầu vào.Bù đường dây bên trong đảm bảo giới hạn công suất đầu ra không đổi trên toàn bộ dải điện áp đường dây phổ quát.Các tính năng bảo vệ toàn diện được bao gồm, chẳng hạn như giới hạn dòng điện theo chu kỳ (OCP), Bảo vệ quá áp VCC (VOVP), OTP bên trong, Bảo vệ quá tải (OLP) và bảo vệ lỗi chân cắm.Các chức năng chốt linh hoạt có thể được thực hiện bằng cách sử dụng một số lượng tối thiểu các thành phần bên ngoài.

Đặc trưng

 Dòng khởi động rất thấp

 Kiểm soát chế độ hiện tại

 Điều khiển chế độ xanh không gây tiếng ồn

 Bù dốc bên trong

 Khởi động mềm trong quá trình khởi động

 Tần số gấp lại cho hiệu quả trung bình cao

 Bảo vệ ngắn cuộn dây thứ cấp với FOCP

 Chuyển mạch mềm để giảm EMI

 Chế độ duy trì VCC

 Bảo vệ lỗi chân hữu ích: Chân SENSE Chân CTRL nổi Ngắn xuống đất FB/Bộ ghép quang Mở/Ngắn

 Tính năng bảo vệ hệ thống toàn diện: Bảo vệ quá áp VCC (VOVP) Bảo vệ quá tải (OLP)

 Chế độ chốt tùy chọn để bảo vệ chốt VOVP, OLP và CTRL

 Gói kích thước nhỏ của SOT26

 Pin-to-Pin Tương thích với AP3105NA/NV/NL/NR

Bài tập ghim

Các ứng dụng

 Chuyển đổi bộ điều hợp/bộ sạc AC-DC

 Nguồn phụ ATX/BTX

 Bộ nguồn set-top box (STB)

 Bộ nguồn chuyển mạch khung mở
